[Windows IoT] 在Intel® Galileo Gen 1上，執行Windows Application，控制連接在GPIO上的LED (Run Windows Application on Intel® Galileo Gen 1, to control LED blinking)

=================================================================================

前言

市場上各家硬體製造商(Intel, ARM...ex)，因應物聯網(IoT)的到來，紛紛推出針對IoT的產業所設計的開發版，如Intel Galileo Gen1, Intel Galileo Gen2及Raspberry Pi 2….等
當然有了硬體，也必須有對應的作業系統(Operation System, OS)及應用程式(Application)，才能接收或是驅動後端的Sensor or Client



硬體環境

1. Intel Galileo Gen1 develop board (Gen2也可以) with Power Adapter (Gen1內附5V/3A，Gen2內附12V/1.5A)
2. 16G以上micro SD card
3. 10/100M 網路線



軟體環境

1. 安裝Visual Studio 2013 with Update 4
2. 安裝Windows Developer Program for IoT – Microsoft Installer (MSI)



3. 啟用"Telnet 用戶端(Telnet Client)"，使用"putty"等terminal連線軟體亦可



建置步驟

1. 參照Setting up your Galileo這篇步驟，將Windows image放入micro SD card，Gen1的firmware有更新，Gen2的firmware不用更新
2. 設置完成後，將micro SD card放入Intel Galileo開發版開機
3. 安裝好Windows Developer Program for IoT – Microsoft Installer (MSI)後，會啟動一隻Agent，名為"Galileo Watcher"，可在狀態列中找到



4. 在mygalileo上點選右鍵，選擇"Telnet Here"，即會開啟Telnet並連線至Intel Galileo開發版，預設使用者名稱為: Administretor，預設密碼為: admin

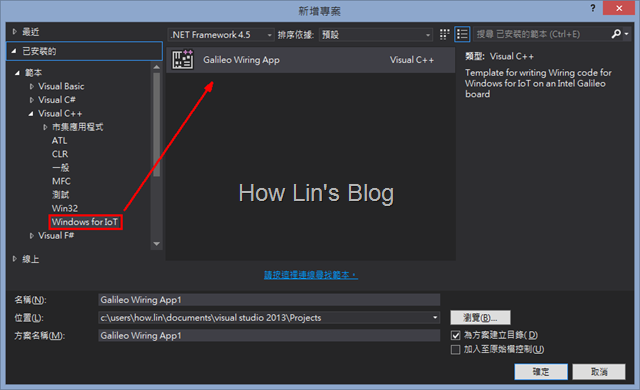

5. OK，此時硬體部分已經完成建置也開機了，接下來開啟Visual Studio 2013，並且建置一個Winodws for IoT的新專案，而Galileo Wiring App是使用Visual C++開發，可在Visual C++下找到



6. 接者將Hello Blinky的sample code貼上，但....一堆蟲 = =#



7. 因此，當建置好Galileo Wiring App專案後，首先要做的第一件事，先在專案名稱上按右鍵，選擇"管理方案的NuGet套件"



8. 在右上方的搜尋列中，輸入"Galileo"，會搜尋到"Galileo C++ SDK"及"Microsoft IoT C++ SDK"，安裝"Microsoft IoT C++ SDK"這組SDK





9. 安裝完畢後就OK了



10. 在F5佈署前，需先將LED插置GPIO上，sample code指定pin 13來閃爍LED，因此照著下圖插上LED，正極接入pin 13，負極接入GND，要注意LED的正負極不要接反，長腳為正，短腳為負



11. 確認接好無誤後，按下F5佈署，佈署完成，會要求使用者輸入帳號及密碼，格式如下
    帳號: mygalileo\Administrator
    密碼: admin



12. 完成後，可以在Visual Studio 2013輸出中，看到LED的debug資訊，也可在Intel Galileo開發版，看見LED閃爍





13. 最後實驗完成，切記，這還是Windows，需要正常關機低〜〜(￣▽￣)
    關機指令: shutdown /s /t 0
